Cos'è AUX? Una guida completa alle porte audio da 3,5 mm

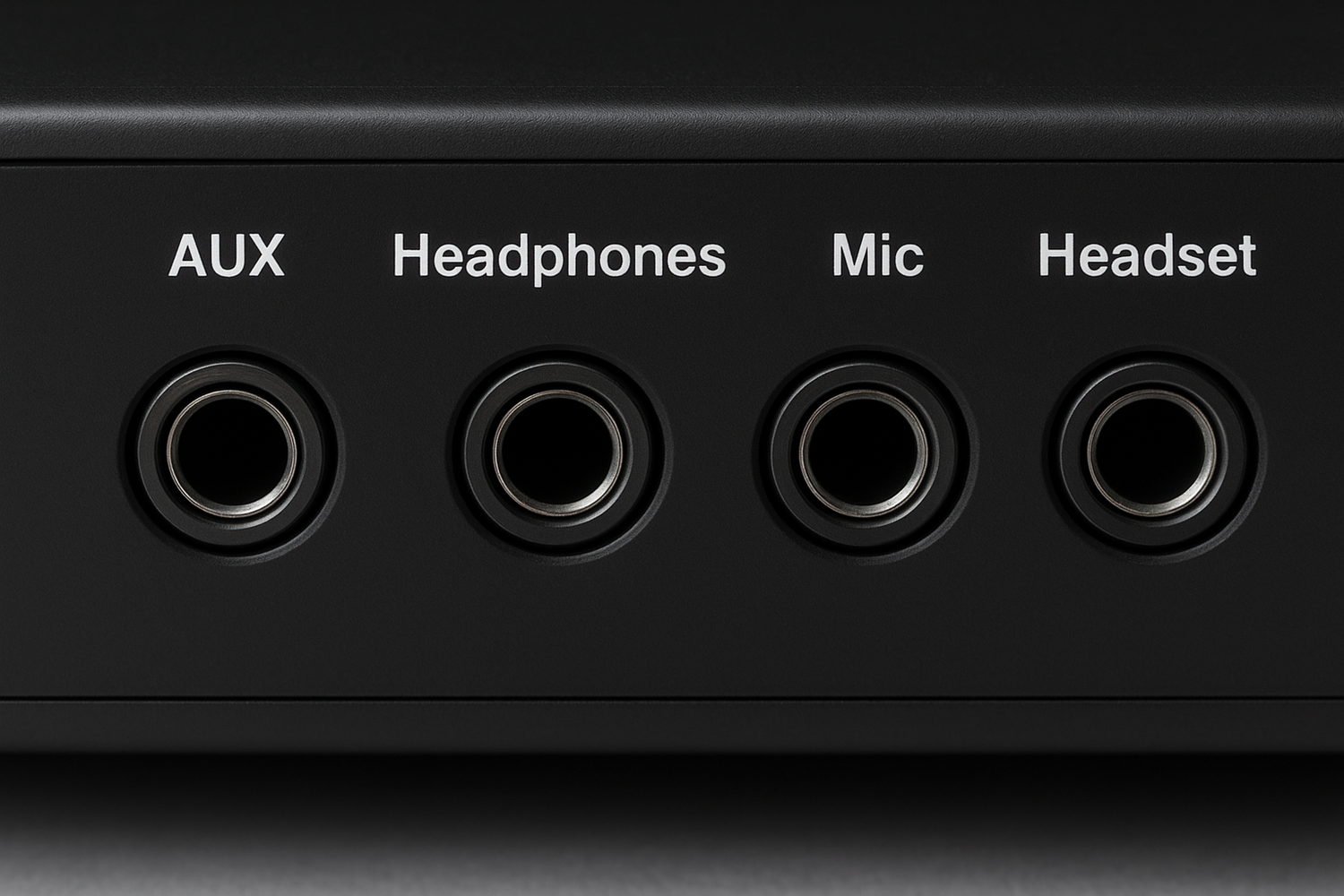

Molti dispositivi condividono le stesse dimensioni del connettore da 3,5 mm, ma non tutti i jack da 3,5 mm sono progettati per lo stesso scopo. Questa guida spiega le porte AUX , cuffie, microfono e cuffie, in che modo differiscono e come identificarle.



Introduzione

A prima vista, se un jack da 3,5 mm si adatta al jack, sembra che funzioni. In pratica, tuttavia, le porte da 3,5 mm possono trasportare livelli di segnale diversi ed essere cablate in modo diverso. Collegare il dispositivo sbagliato alla porta sbagliata può causare un audio debole, assente o di scarsa qualità.



Cosa significa AUX?

AUX sta per "auxiliary" . Nella maggior parte dei dispositivi elettronici di consumo, un ingresso AUX è un ingresso stereo a livello di linea progettato per ricevere audio preamplificato da sorgenti come telefoni, tablet o lettori MP3. Gli ingressi AUX richiedono un segnale relativamente forte (livello di linea) e non forniscono la preamplificazione necessaria per i segnali a livello microfonico.



Tipi comuni di porte da 3,5 mm

Di seguito sono elencati i jack da 3,5 mm più comuni e la loro funzione.

Tipo di porta	Connettore (tipico)	Tipo di segnale	Uso previsto	Dispositivi comuni
Uscita cuffie	TRS (Punta-Anello-Manicotto)	Stereo, amplificato (livello cuffie/cuffie)	Utilizzare cuffie o altoparlanti amplificati	Telefoni, computer portatili, lettori portatili
AUX / Ingresso di linea	TRS (Punta-Anello-Manicotto)	Stereo, livello di linea (preamplificato)	Ricevi audio da telefoni, lettori, mixer	Altoparlanti, autoradio, amplificatori
Ingresso microfono	TRS o TRRS (dipendente dal dispositivo)	Mono, livello microfono (richiede preamplificatore)	Accetta segnali di basso livello dai microfoni	Computer portatili (alcuni), preamplificatori microfonici dedicati, mixer
Jack per cuffie (combo)	TRRS (Punta-Anello-Anello-Manicotto)	Uscita stereo + ingresso microfono mono (porta condivisa)	Cuffie con jack singolo per chiamate e giochi	Smartphone, alcuni laptop, console di gioco



TRS vs TRRS: primer sul cablaggio

TRS hanno tre punti di contatto: punta (sinistra), anello (destra), manicotto (terra) e sono comuni per segnali stereo per cuffie o linee. I connettori TRRS aggiungono un secondo anello per trasportare un segnale microfonico insieme all'audio stereo. Si noti che esistono due standard di cablaggio TRRS (CTIA e OMTP), che scambiano i cavi del microfono e di terra; questo può causare incompatibilità tra i microfoni delle cuffie e i dispositivi.

Nota rapida sul cablaggio:

• TRS (Punta-Anello-Manicotto) : Punta = Sinistra, Anello = Destra, Manicotto = Terra
• TRRS (CTIA) : Punta = Sinistra, Anello 1 = Destra, Anello 2 = Microfono, Manicotto = Terra
• TRRS (OMTP) : Punta = Sinistra, Anello 1 = Destra, Anello 2 = Terra, Manicotto = Microfono (standard precedente)



Collegamenti errati comuni e cosa succede

• Collegamento di un microfono all'ingresso AUX (ingresso di linea): il segnale a livello del microfono è troppo debole, il suono è estremamente basso o assente perché l'ingresso AUX si aspetta un ingresso a livello di linea.
• Collegamento delle cuffie a un ingresso microfonico: gli ingressi microfonici non possono pilotare gli altoparlanti, non si sentirà un audio corretto e si rischia di sovraccaricare il preamplificatore del microfono.
• Utilizzando una cuffia TRRS in un jack solo TRS: l'audio stereo potrebbe essere riprodotto ma il microfono non funzionerà.
• Standard TRRS non corrispondente (CTIA/OMTP): il microfono potrebbe essere rumoroso o non essere rilevato. Se necessario, utilizzare un adattatore.



Come identificare la porta corretta

1. Cerca le icone o le etichette sul dispositivo (cuffie, "AUX IN", microfono).
2. Per le funzioni delle porte e gli standard di cablaggio, consultare il manuale del dispositivo o la scheda tecnica.
3. Considera la sorgente del segnale: microfono → MIC IN o preamplificatore microfonico; lettore musicale → AUX/LINE IN.
4. In caso di dubbi, utilizzare un'interfaccia audio esterna o un adattatore che corrisponda esplicitamente sia al livello del segnale sia al tipo di connettore.



Esempio pratico: collegamento di un microfono all'ingresso AUX

Supponiamo di collegare il ricevitore di un microfono wireless all'ingresso AUX di un altoparlante. Poiché l'ingresso AUX si aspetta un segnale stereo a livello di linea, il segnale mono a livello microfonico sarà troppo debole: si potrebbe sentire solo un volume molto basso o addirittura nessun suono. L'approccio corretto è utilizzare un ingresso MIC dedicato o un preamplificatore/interfaccia audio che accetti segnali a livello microfonico e fornisca il guadagno richiesto.

Se devi collegarti a un dispositivo senza ingresso microfonico, prendi in considerazione l'utilizzo di un piccolo preamplificatore microfonico o di un adattatore che converta il livello microfonico in livello di linea con un controllo del guadagno appropriato.



Conclusione

Le porte da 3,5 mm sono comode, ma non universali. Conoscere la differenza tra jack AUX, cuffie, microfono e cuffie, nonché gli standard di cablaggio (TRS vs TRRS), aiuta a collegare correttamente i dispositivi e a ottenere le migliori prestazioni audio. In caso di dubbi, consultare le etichette, i manuali o utilizzare un'interfaccia che supporti esplicitamente il tipo di segnale necessario.
